Guía y Manual del Telefonillo Universal Fermax: Instalación, Esquemas y Compatibilidad
Cambiar un portero automático averiado no tiene por qué ser un dolor de cabeza. Si tu terminal ha dejado de sonar, no abre la puerta o se escucha con interferencias, sustituirlo por un modelo universal es la solución más rápida y económica. En este artículo técnico, desglosamos todo lo que necesitas saber sobre el telefonillo universal Fermax, desde la correspondencia de cables hasta los esquemas de conexión precisos.
¿Por qué elegir un terminal universal?
Cuando un telefonillo Fermax antiguo (o de cualquier otra marca) deja de funcionar, a menudo es imposible encontrar el recambio exacto porque el modelo ha sido descatalogado. Aquí es donde entra en juego el terminal universal.
Este dispositivo está diseñado con una placa electrónica versátil que le permite «hablar el mismo idioma» que la inmensa mayoría de placas de calle analógicas del mercado. Destaca por:
- Alta compatibilidad: Funciona perfectamente con sistemas estándar de otras marcas (Tegui, Golmar, Auta) que utilicen tecnología analógica.
- Versatilidad de llamada: Permite configurar si tu sistema utiliza llamada electrónica (un tono digital) o llamada por zumbador (el clásico timbre mecánico).
- Ajuste personalizado: Incorpora controles internos (potenciómetros) para regular el volumen de subida y bajada del audio de forma independiente.
Tabla de Equivalencias Fermax
Al abrir la caja de tu nuevo recambio, el paso más crítico es identificar qué cable hace qué función. Antes de conectar los cables a ciegas, la tabla de equivalencias Fermax es tu mejor aliada.
Este documento técnico cruza los modelos descatalogados, como un telefonillo clásico o referencias específicas como el Fermax 101ci15b, con los bornes del nuevo terminal universal. A continuación, te compartimos la tabla de correspondencias más habituales para que puedas conectar el abrepuertas, el micrófono y el altavoz a la primera.
Nota técnica fundamental: Esta tabla de equivalencias es el estándar oficial para todos los modelos de telefonillos universales Fermax para sistemas analógicos 4+N (de 5 hilos). Te servirá exactamente igual independientemente de si has comprado el diseño exterior Citymax (Ref. 8039), Loft (Ref. 3399) o VEO (Ref. 3431).
| Marca / Modelo | Abrepuertas | Micrófono | Masa (Común) | Llamada | Altavoz |
|---|---|---|---|---|---|
| FERMAX (Universal Nuevo) | 1 | 2 | 3 | 4 | 6 |
| Fermax (Antiguo) | 1 | 2 | 3 | 4 | 6 |
| Tegui (GL / Horizon) | 3 | 4 | 2 | 1 | 5 |
| Golmar (T-700 / T-2800) | P1 / 1 | 5 | 3 | 11 | 10 |
| Auta (TF-92) | 10 | 3 | 4 | 12 | 7 |
Esquemas de conexión paso a paso
La clave del éxito reside en identificar la tecnología que utiliza tu comunidad de vecinos. Principalmente, te enfrentarás a dos escenarios:
Esquema telefonillo Fermax 5 hilos (Sistema analógico 4+N)
Es el sistema más tradicional y el que requiere el uso del telefonillo universal. El nombre «4+N» significa que hay 4 hilos comunes para todo el edificio y 1 hilo («N») exclusivo para la llamada de cada vivienda.
Pasos para la instalación:
- Etiqueta antes de desmontar: Toma una foto de las conexiones de tu telefonillo antiguo antes de soltar ningún tornillo.
- Identifica la masa: El cable conectado al borne 3 (Masa) es el cierre del circuito. Asegúrate de fijarlo bien.
- Conecta siguiendo la tabla: Traslada los cables uno a uno hacia el nuevo terminal (1 al 1, 2 al 2, etc., si vienes de un Fermax antiguo).
- Verifica los puentes (Jumpers): Configura los pines internos según si tu llamada es electrónica («E») o por zumbador («Z»).
Esquema telefonillo Fermax 3 hilos (Sistemas VDS/Digitales)
Si al abrir tu teléfono solo ves 3 cables conectados (normalmente marcados como +, -, y L), no necesitas un telefonillo universal, sino un terminal digital específico (sistema VDS o BUS2). En estos sistemas, el audio, los datos y la alimentación viajan codificados. La instalación es más rápida, pero requiere programar el terminal desde la placa de calle para asignarle el número de tu piso.
Cómo instalar y configurar tu terminal
Una vez conectados los cables, no cierres la carcasa todavía. Quedan un par de ajustes finos:

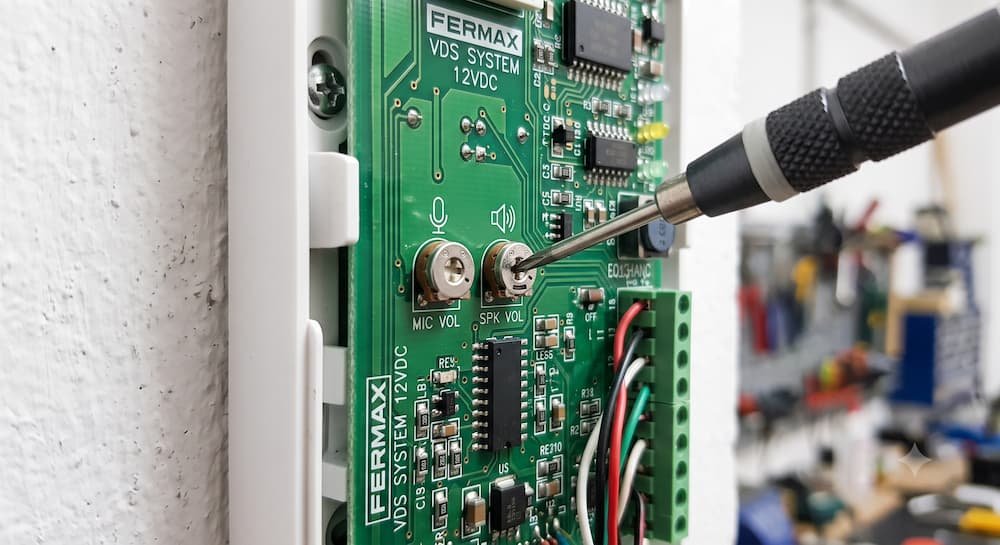

- Ajuste de potenciómetros: En la placa base verás dos pequeñas ruletas (una con el símbolo de un micrófono y otra con un altavoz). Usa un destornillador de precisión para girarlas. Si al descolgar escuchas un pitido agudo (efecto Larsen o acople), reduce un poco el volumen del micrófono hasta que desaparezca.
- Montaje en pared: Utiliza los tacos y tornillos suministrados. Asegúrate de que los cables pasen limpiamente por el hueco central de la base de plástico para que no queden pellizcados al encajar la tapa frontal
¿Tu antiguo equipo ya no tiene arreglo? Renueva tu instalación con Fermax
Si tras revisar los esquemas de conexión y la placa base compruebas que ha llegado el momento de sustituir tu viejo portero automático, en Kabelson te lo ponemos fácil. Hemos seleccionado las tres mejores opciones para ti, ya sea que busques un reemplazo directo, piezas para tu comunidad o dar el salto a la última tecnología de videoporteros.
Kit Portero Automático Fermax 6201 Citymax 1L
La solución ideal y más fiable si quieres mantener un sistema de audio tradicional en tu vivienda. Fácil instalación y máxima durabilidad.
Módulo de Audio Fermax 4+N Skyline
¿El problema está en el exterior? Este módulo amplificador es el repuesto perfecto para comunidades de vecinos que utilizan el sistema analógico 4+N.
Kit Videoportero Fermax 94411 City VEO WiFi Duox Plus
Recibe las llamadas en tu móvil, abre la puerta desde cualquier lugar y mejora la seguridad de tu hogar.
Preguntas Frecuentes (FAQ)
No siempre. Antes de comprarlo, conviene comprobar si el sistema es compatible (analógico de 5 hilos o 4+N). El recambio debe poder mantener correctamente la llamada, el audio y la apertura. No sirve para instalaciones digitales más modernas (sistemas de 2 o 3 hilos como VDS o DUOX).
Su principal ventaja es que puede resolver muchas sustituciones sin necesidad de encontrar el modelo original descatalogado. Esto facilita enormemente el recambio en instalaciones antiguas o con equipos difíciles de localizar, siendo además una opción mucho más económica.
Conviene elegirlo cuando el problema está claramente localizado en el terminal interior y el resto de la instalación comunitaria sigue siendo aprovechable. Por el contrario, no conviene si el fallo principal está en la placa de calle, en la fuente de alimentación general o en el sistema de apertura de la puerta.
Para considerar la instalación un éxito, debes asegurar tres funciones básicas: llamada correcta desde la placa de calle, comunicación de audio bidireccional clara (escuchar y que te escuchen) y la apertura de puerta. Si una de ellas falla, la sustitución no está terminada.
En ese caso, lo más útil es seguir una guía de diagnóstico paso a paso: revisa que la correspondencia de conexiones cumpla con la tabla de equivalencias, verifica que los cables hagan buen contacto metálico en el borne y revisa la configuración interna de los jumpers (selector de tipo de llamada).
Depende de la tecnología del edificio. Los sistemas analógicos tradicionales (conocidos como 4+N) utilizan 5 hilos. En cambio, los sistemas más actuales, digitales o simplificados, pueden llevar 3 o incluso solo 2 hilos.
Habitualmente se emplea manguera multipar de telecomunicaciones. Suele llevar hilos finos de cobre, de secciones comprendidas entre 0,22 mm² y 0,5 mm², suficientes para transmitir la voz, los datos de llamada y el pulso eléctrico del abrepuertas.
Este es el mayor error al desmontar un telefonillo: no hay un estándar de colores obligatorio. Un instalador pudo usar el cable rojo para el micrófono y otro instalador usar el azul para la misma función en otro piso. Nunca te fíes de los colores; guíate siempre por el número del borne en el que estaban conectados.
El precio de compra del terminal universal oscila entre los 15€ y 30€ dependiendo del modelo (Citymax, Loft, VEO) y del proveedor. Si decides contratar a un instalador profesional, sumando la mano de obra y el desplazamiento, el coste total de la sustitución puede situarse entre 60€ y 100€.
Si la avería comunitaria obliga a sustituir la placa exterior completa, la fuente de alimentación y los teléfonos interiores de todos los vecinos, el coste sube exponencialmente. Partiendo desde los 300 euros para viviendas unifamiliares, puede alcanzar miles de euros en grandes bloques de pisos.
Por norma general legal, la placa de calle exterior y el cableado principal que discurre por las zonas comunes pertenecen a la comunidad de vecinos, quien asume el coste de reparación. Sin embargo, el terminal físico (telefonillo) que se encuentra de puertas para adentro es responsabilidad exclusiva del propietario de la vivienda.
