Cómo Realizar una Correcta Instalación y Conexión de Cable de Red RJ45
Lograr una conexión de cable de red impecable es la diferencia entre un sistema inestable y una infraestructura robusta que garantice el máximo ancho de banda. En instalaciones profesionales —ya sea para oficinas, racks de servidores o sistemas de cámaras de vigilancia IP—, dominar el cableado de redes LAN no admite improvisaciones.
En esta guía detallamos el proceso exacto para realizar una conexión RJ45 perfecta, desde la planificación y el código de colores RJ45, hasta el crimpado final, asegurando que tus conexiones Ethernet cumplan con los estándares de certificación B2B.
RJ45: ¿Qué es y por qué es el estándar profesional?
Antes de manipular las herramientas, es vital entender el componente central. Si te preguntas el RJ45 qué es, se trata de una interfaz física estandarizada («Registered Jack 45») de 8 pines, utilizada universalmente para conectar redes con cableado estructurado.
Una correcta conexión de la clavija RJ45 garantiza la transmisión de datos a alta velocidad (Gigabit, 10G) y minimiza las interferencias electromagnéticas. El cableado RJ45 Ethernet es el pilar de cualquier instalación moderna, superando ampliamente en estabilidad, seguridad y velocidad a las redes inalámbricas WiFi, siendo indispensable en entornos empresariales.
Planificación del Cableado de Redes LAN
El paso que diferencia a un aficionado de un instalador profesional es la planificación previa. Antes de realizar cualquier conexión de cable Ethernet, debes evaluar la ruta del cable:
- Distancia máxima: La normativa dicta que un tramo de cable Ethernet para conexiones de cobre no debe superar los 100 metros (90m de enlace permanente + 10m de latiguillos).

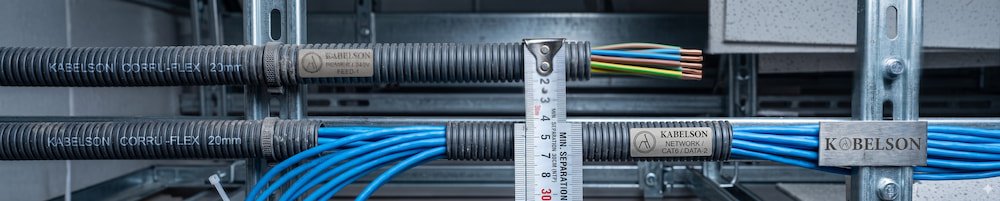

- Separación eléctrica: Mantén el cable de datos separado al menos 20-30 cm del cableado eléctrico de 230V. Nunca los pases por el mismo tubo corrugado para evitar diafonía e interferencias.
- Elección del cable: Para instalaciones actuales, el estándar mínimo debe ser Cat6 o Cat6A (100% cobre, huye de las aleaciones CCA). Si la instalación pasa cerca de maquinaria industrial, utiliza cable apantallado (FTP o STP) junto con una clavija metálica de alto rendimiento como la RJ 45U C6A.
Herramientas Necesarias para una Conexión Perfecta
Para conectar la clavija RJ45 con garantía de éxito, necesitas equipo profesional. Las conexiones de cable de red hechas con herramientas de baja calidad son la principal causa de fallos en la transmisión.
- Cable Ethernet certificado (Cat6/Cat6A).
- Conector datos RJ45 Cat6/6A UTP: Asegúrate de utilizar clavijas que correspondan a la categoría exacta del cable estructurado.
- Crimpadora profesional: Específica para terminales de red.
- Pelacables giratorio: Para no dañar los delicados pares trenzados.
- Tester de red: Imprescindible para certificar el orden de cables RJ45 tras el crimpado.
Componentes Certificados para Instalaciones de Red LAN
Conector Datos RJ45 Cat6/6A UTP
La clavija estándar imprescindible para cualquier certificación de red LAN. Diseñada para un destrenzado mínimo y un crimpado perfecto siguiendo la normativa T568B.
Clavija RJ 45U C6A
Conector de alto rendimiento para entornos exigentes. Garantiza la máxima conductividad y protección contra interferencias (crosstalk) en enlaces Gigabit y 10G.
Conector Cat.6A Slim Hembra
El módulo keystone ideal para paneles de parcheo y rosetas de pared. Permite realizar terminaciones LSA fiables o empalmes profesionales sin pérdida de impedancia.
RJ45 Código de Colores: El Estándar T568B
El 80% de los fallos en las conexiones de cable RJ45 proviene de un orden de cables Ethernet incorrecto. Existen dos normativas internacionales (T568A y T568B), pero en España y en la inmensa mayoría de instalaciones B2B se utiliza el esquema B.

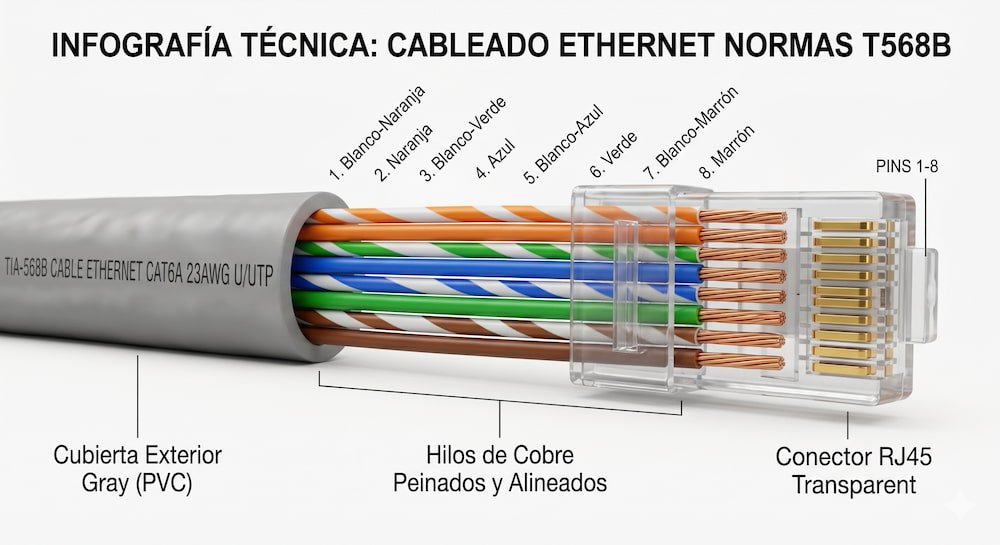

El Orden de Colores RJ45 Tipo B
Para realizar una conexión RJ45 tipo B directa (la que se usa para conectar cámaras, PCs a switches, o routers), debes alinear los filamentos exactamente en este orden de cables RJ45. Mirando la clavija desde arriba (con la pestaña de sujeción hacia abajo) y de izquierda a derecha:
- Blanco / Naranja
- Naranja
- Blanco / Verde
- Azul
- Blanco / Azul
- Verde
- Blanco / Marrón
- Marrón
Respetar estrictamente esta conexión tipo B RJ45 es innegociable. Este orden del cable RJ45 asegura que los pares envíen y reciban los datos por los pines correctos, cancelando el ruido eléctrico (crosstalk).
Instalación Física: Conexión de Cable RJ45 Paso a Paso
Paso 1: Pelado de la cubierta exterior
Utiliza el pelacables para retirar unos 3 a 4 centímetros de la funda exterior. Ten cuidado de no «morder» el aislamiento de los cables interiores. Si usas Cat6, corta la cruceta de plástico central al ras de la funda.
Paso 2: Destrenzado y alineación
Separa los cuatro pares. Destrénzalos completamente y estíralos utilizando los dedos para que queden rectos. Agrupa los hilos aplicando el código de colores RJ45 (T568B). Esta fase de preparar la conexión RJ45 por colores es el momento más delicado.
Paso 3: Corte recto e inserción
Una vez alineados en su orden de cable Ethernet, sujétalos firmemente y córtalos con la cuchilla de la crimpadora en una línea perfectamente recta, dejando unos 1,5 cm de cable expuesto. Introduce los cables en la clavija empujando hasta el fondo. Los filamentos de cobre deben tocar el plástico frontal del conector.

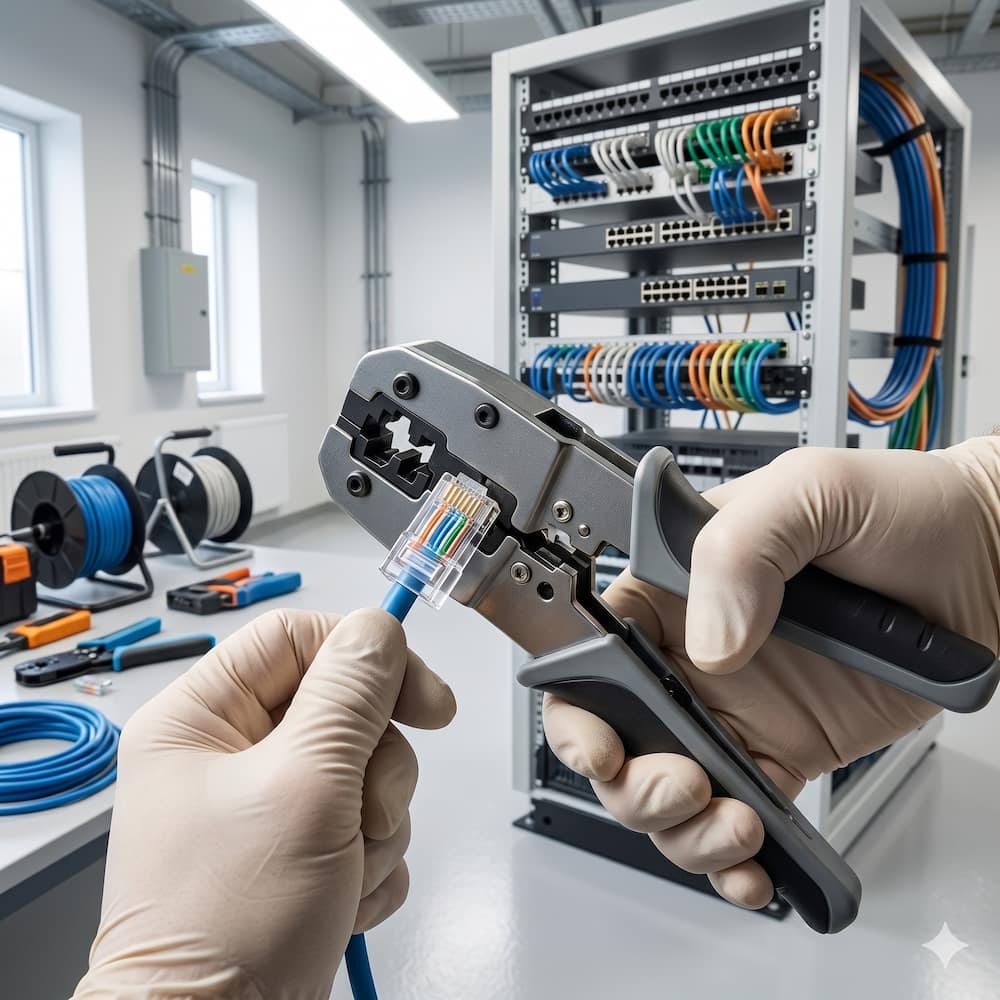

Paso 4: Crimpado de la Clavija
Introduce el conector en la boca correspondiente de la crimpadora y aprieta con firmeza hasta el tope. Esto hace que los contactos metálicos perforen el aislamiento de los cables, estableciendo la conexión de la clavija RJ45 de forma permanente.
El Cableado Ethernet en Sistemas de Videovigilancia (PoE)
Como instalador, sabrás que las cámaras IP han desplazado al CCTV analógico. Aquí es donde una buena conexión de cable de red cobra doble importancia gracias a la tecnología PoE (Power over Ethernet).
Un solo cable transmite datos y alimentación eléctrica simultáneamente. Si la conexión del cable RJ45 es deficiente, la cámara no solo perderá paquetes de vídeo, sino que podría no recibir la potencia necesaria para encender sus LEDs infrarrojos por la noche.
Comprobación y Empalmes de Cable Ethernet

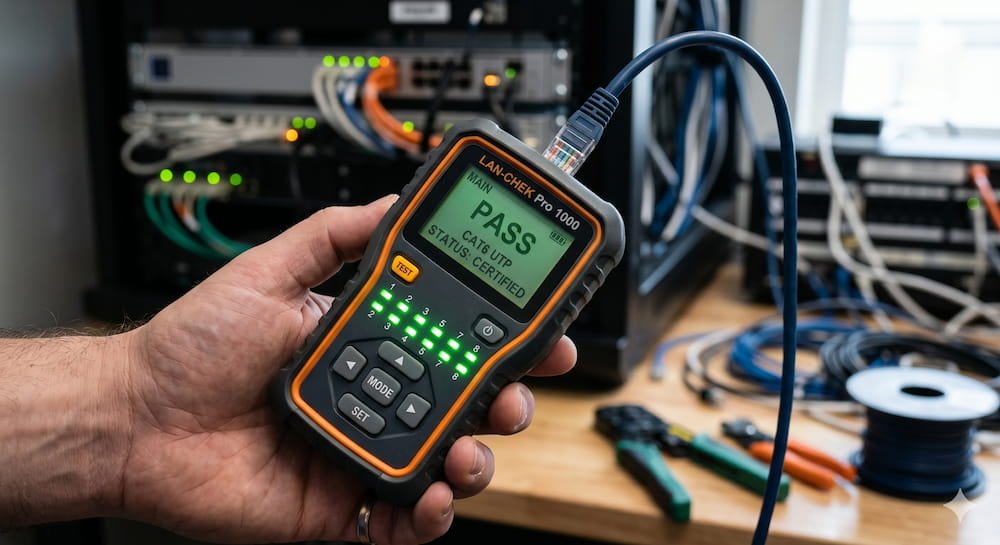

Ningún trabajo está terminado sin su correspondiente certificación. Utiliza un tester de red conectando ambos extremos. Las luces deben encenderse secuencialmente del 1 al 8.
¿Qué ocurre si la tirada de cable se queda corta? En reformas, a veces es necesario alargar un tramo. Aunque lo ideal es una tirada continua, un empalme de cable Ethernet profesional es viable utilizando acopladores o insertando un conector Cat.6A Slim hembra en cajas de conexión LSA.. Jamás empalmes los cables trenzando el cobre y usando cinta aislante; esto destruirá la impedancia y la red colapsará.
Una instalación profesional, un cableado estructurado bajo normativa y una conexión RJ45 de colores perfecta son la clave para un sistema fiable y sin mantenimientos correctivos.
