Guía Técnica: Instalación de Antenas Terrestres y TDT (Orientación Profesional)
La correcta instalación de antena TV ha dejado de ser un simple montaje mecánico para convertirse en un proceso de ingeniería de precisión. Con la llegada del dividendo digital y la proliferación de las bandas 4G y 5G (LTE), el espectro radioeléctrico está más saturado que nunca. Un pequeño error de cálculo en la ganancia, o el uso de material no certificado, puede derivar en pixelaciones, pérdida de paquetes de datos y, en última instancia, en el rechazo del boletín de instalación.
Para el instalador de antena TV, garantizar una calidad de señal impecable (midiendo parámetros críticos como el MER y el CBER) es innegociable. En esta guía técnica y avanzada, vamos a desgranar paso a paso cómo ejecutar una instalación de antenas de televisión bajo estándares profesionales, abandonando los métodos de bricolaje y asegurando una captación óptima de la señal de Televisión Digital Terrestre en cualquier escenario.

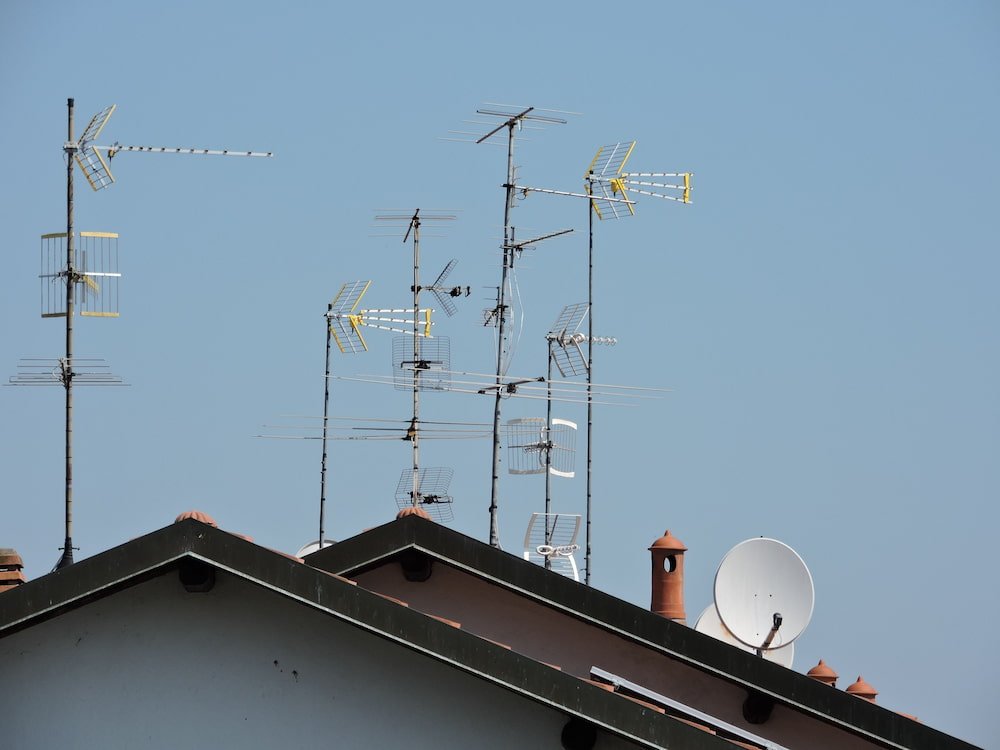

Equipamiento Homologado para la Instalación de Antenas de Televisión
El éxito al cómo instalar una antena de televisión no reside únicamente en la orientación, sino en la calidad de los elementos pasivos y activos seleccionados para la cabecera. Descartar material de gama baja es el primer paso hacia una red estable.
- Antena Exterior para TV con Filtro 5G: Atrás quedaron los dipolos genéricos. Hoy en día es obligatorio emplear antenas exteriores TDT de alta directividad y ganancia, que integren filtros de rechazo LTE/5G en la propia caja del dipolo para evitar la saturación del amplificador de cabecera por interferencias de telefonía móvil.
- Mástiles y Herrajes Anticorrosión: La fijación mecánica es crítica. Un mástil endeble oscilará con el viento, provocando un efecto «fading» (desvanecimiento de la señal). Es vital utilizar acero galvanizado con espesores superiores a 1.5mm y, si la instalación de antena de TV supera los 2.5 metros de altura, implementar un sistema de vientos (tensores).
- Cable Coaxial 100% Cobre (Clase A): En una instalación antena TV profesional, el cable no es un mero hilo conductor. Evita a toda costa los cables con alma de acero cobreado (CCS). Un cable RG-6 con vivo y malla de cobre puro garantizará una atenuación mínima en altas frecuencias y protegerá la señal frente al ruido impulsivo electromagnético.
- Conectores F de Compresión: Olvídate de los conectores roscados que se aflojan con la humedad. Una instalación estanca requiere conectores de compresión para mantener el apantallamiento intacto.
- El Medidor de Campo: La herramienta definitiva. Es imposible orientar antena TV digital terrestre de forma profesional basándose en la «barra de señal» de un televisor doméstico. El medidor es el único instrumento capaz de mostrar el espectro real y las tasas de error de bit.

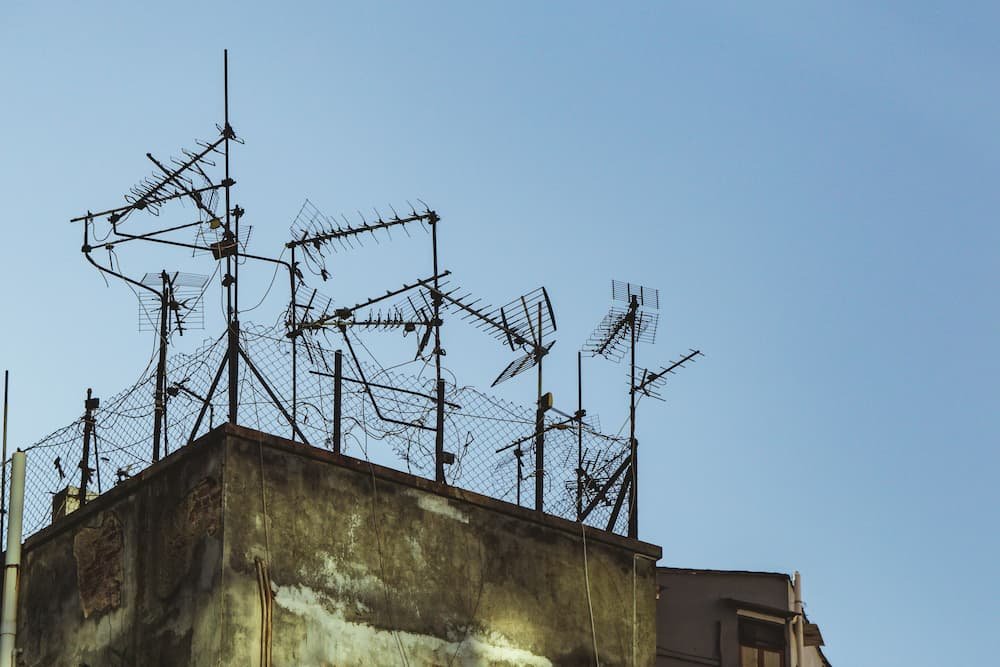

Guía Paso a Paso para Orientar e Instalar una Antena TDT
La ejecución de una instalación de antena de TV requiere un orden metodológico estricto para mitigar las pérdidas por inserción y asegurar que la captación en el tejado sea lo más pura posible.
Paso 1: Cálculo de Línea de Vista y Selección del Emplazamiento
El primer paso crítico es determinar la ubicación del mástil. A diferencia de las instalaciones satelitales, las antenas terrestres se ven severamente afectadas por la difracción debida a obstáculos físicos (edificios colindantes, relieve topográfico o vegetación densa).
Es obligatorio buscar una línea de vista directa (Line of Sight) hacia el repetidor de radiodifusión más cercano. Antes del anclaje definitivo, el instalador de antena TV debe realizar una prospección visual y, si es necesario, una medición previa en diferentes puntos de la cubierta para localizar la zona con menor tasa de eco dinámico.
Paso 2: Fijación Mecánica y Montaje del Mástil
Una vez seleccionado el punto óptimo, se procede a la fijación de los soportes (garras de empotrar o de pared). Utiliza un taladro percutor para fijar tacos metálicos de expansión o tacos químicos si la superficie es de ladrillo hueco.
Al izar el mástil, este debe quedar perfectamente vertical (comprobado con nivel de burbuja). Si las condiciones climatológicas de la zona son adversas o la altura del mástil supera los límites de flexión del acero, se debe instalar una corona de vientos a tres hilos utilizando cable de acero trenzado y tensores de métrica para evitar micro-oscilaciones que destruyan el MER de la señal. Una vez fijado el soporte, se embute la antena exterior para TV en la sección superior apretando las abrazaderas en U sin llegar al par de apriete máximo, permitiendo el giro para la orientación.
Paso 3: Conexión del Cable Coaxial y Conectores F de Compresión
El conexionado es el punto crítico donde se introduce la mayor parte del ruido en la antena TV instalación. Pela el cable coaxial RG-6 de triple apantallamiento retirando la cubierta exterior sin dañar la malla de cobre. Echa la malla hacia atrás, retira el dieléctrico para liberar el vivo central y monta un conector F de compresión utilizando una crimpadora profesional de impacto.
Conecta el cable al dipolo estanco de la antena. Asegúrate de crear un bucle de goteo (una pequeña curva hacia abajo en el cable antes de entrar en cualquier caja o canalización) para evitar que el agua de lluvia resbale y penetre en las conexiones eléctricas. El cable debe descender fijado al mástil mediante bridas de nylon con protección ultravioleta (UV) para evitar que cuelgue y se cuartee con los años.
Paso 4: Cómo Orientar Antena TV Digital Terrestre con Medidor de Campo
Aquí es donde nos distanciamos por completo de los métodos amateur. Para orientar antena TV digital terrestre con éxito absoluto, sintoniza en tu medidor de campo profesional los canales (múltiples o MUX) correspondientes a tu zona geográfica. Gira la antena lentamente en azimut (horizontal) hasta que la potencia de la señal se sitúe en el rango óptimo (entre 45 y 70 dBµV).
Una vez conseguida la máxima potencia, fíjate exclusivamente en el MER (Modulation Error Ratio) y el CBER (Channel Bit Error Rate). No dejes la antena fija hasta lograr un MER superior a 22 dB (lo ideal en cabecera es superar los 25 dB). Modifica levemente la elevación (inclinación vertical) si el repetidor se encuentra a una altitud muy diferente. Un MER elevado es el único parámetro que garantiza que la antena televisión digital terrestre no pixelará cuando haya tormentas o interferencias atmosféricas. Logrado este punto, aplica el par de apriete definitivo a las tuercas del mástil.
Paso 5: Amplificación, Reparto y Toma de Medidas Finales
Con la señal optimizada en el tejado, conectamos el cable a la entrada del amplificador de mástil (o central programable si es una instalación de antenas de televisión colectiva). Si utilizas amplificación de mástil, la señal viajará por el coaxial hasta la fuente de alimentación interior (generalmente a 24V), la cual inyecta corriente hacia arriba y entrega la señal de RF hacia abajo.
Desde la salida de la fuente, la señal se conecta a los distribuidores de antena (repartidores o derivadores) calculados para compensar las pérdidas de paso de la vivienda. Para dar por concluida la instalación de antena, realiza una medición final en las tomas de pared del usuario: la normativa exige que la potencia en toma se sitúe estrictamente entre 47 y 74 dBµV con un MER estable.
Central Amplificadora Programable EK Novus Pro
La elección obligatoria para cabeceras en edificios e instalaciones bajo normativa ICT. Este equipo permite una ecualización precisa y un filtrado selectivo para maximizar el MER en cada MUX.
Rendimiento: Garantiza los niveles exigidos (47-74 dBµV).
Filtrado Avanzado: Rechazo selectivo LTE/5G.
Ajuste de Precisión: Pantalla de programación intuitiva.
Errores Frecuentes en la Instalación de Antenas Exteriores TDT
Incluso los instaladores experimentados pueden pasar por alto ciertos fenómenos de la radiofrecuencia que degradan la señal de las antenas exteriores TDT. Identificarlos a tiempo ahorra segundas visitas a la obra:
Saturación por Interferencia 5G / LTE: Instalar un amplificador de gran ganancia sin filtro previo en zonas cercanas a estaciones base de telefonía móvil (nodos 5G) provocará que la etapa de amplificación se sature. Esto destruye el MER de los canales TDT altos (del MUX 48 hacia arriba), aunque la potencia parezca correcta
Mal cálculo de pérdidas por inserción: Ignorar la atenuación del cable coaxial según los metros de tirada o colocar repartidores mal equilibrados en la red interna de la vivienda. Esto provoca que las tomas más alejadas se queden sin la potencia mínima exigida. En tiradas excesivamente largas, la solución técnica pasa por integrar un amplificador de línea como el EK AL 351 TS para compensar la atenuación y levantar la señal sin inyectar ruido.
Uso de conectores roscados de baja calidad: Los conectores F tradicionales de rosca tienden a aflojarse con las vibraciones mecánicas del viento y son permeables a la humedad, oxidando la malla de cobre y generando ruidos impulsivos en la línea de distribución.
Ignorar los ecos dinámicos: Orientar la antena buscando únicamente la máxima aguja de potencia sin analizar los ecos en el medidor de campo. A veces, la señal directa del repetidor compite con una señal reflejada en un edificio cercano; si ambas llegan desfasadas al dipolo, la televisión será incapaz de decodificar los paquetes digitales.
Mantenimiento y Normativa ICT en Antenas Terrestres
Cualquier instalación de antena televisión profesional dentro del territorio nacional debe guiarse por los estándares de calidad que marca el Reglamento Regulador de las Infraestructuras Comunes de Telecomunicaciones (ICT).
Aunque hagamos una intervención en una vivienda unifamiliar o residencial fuera de una ICT estricta, los valores de entrega en la toma de usuario final deben respetarse escrupulosamente para garantizar una recepción óptima a largo plazo:
| Parámetro Técnico | Rango / Valor Mínimo Obligatorio |
| Potencia de Señal en Toma | 47 dBµV – 74 dBµV |
| MER (Modulation Error Ratio) | > 22 dB (Recomendado > 25 dB en cabecera) |
| CBER (Channel Bit Error Rate) | < $1\cdot10^{-4}$ (Antes de la corrección de errores) |
| VBER (Viterbi Bit Error Rate) | < $1\cdot10^{-7}$ (Garantía de pantalla sin pixelaciones) |
El mantenimiento regular de una antena terrestre implica la revisión anual de la estanqueidad de las cajas de conexiones, comprobar la tensión estructural del mástil para evitar la fatiga del metal y medir la respuesta en frecuencia de la central de amplificación para corregir posibles desviaciones provocadas por los cambios térmicos entre estaciones.
